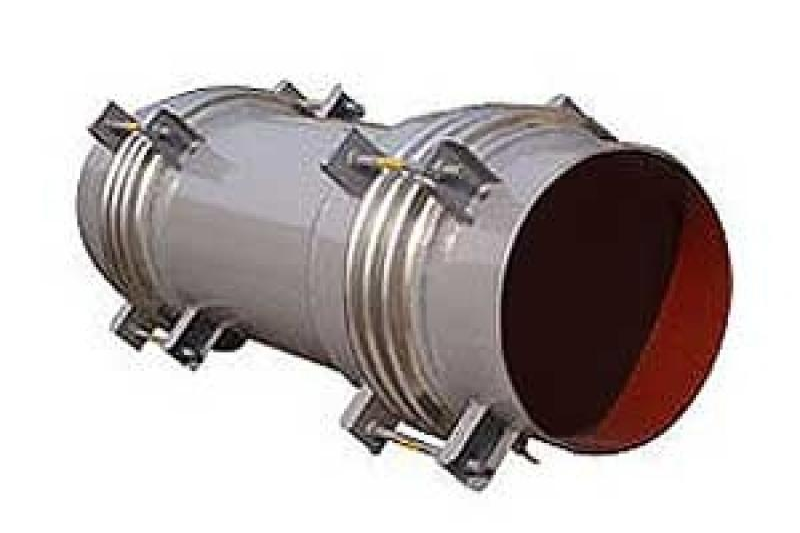

軸向復式補償器是由一組或多組波紋管焊接在一起，可吸收較大的軸向位移，結構簡單，補償量大，用于低疲勞次數，需大補償量的管線。

軸向復式補償器在現場安裝完后，須將耳后兩側的螺母退至限位螺母處。長拉桿不是承力構件。

軸向復式補償器是由一中部管段連接的兩個波紋管和與中間段剛性連接的底座及兩端管組成的撓性部件，該補償器安裝時按軸向型伸縮節對管系管架的要求去布置。

軸向復式補償器示例：0.6TFL200*12J

表示：工作壓力為0.6Mpa，通徑DN=200mm，波數為12，接管連接的軸向型復式拉桿波紋補償器。

軸向復式補償器有兩種連接方式：1、法蘭連接（法蘭可根據用戶要求按國標、化標或其它標準供貨）；2、接管連接
